额定电压0.6/1KV铜芯塑料绝缘预制分支电缆

上传时间:2015-09-01阅读次数:编辑:群峰电缆
概述

  额定电压 0.6/1KV 铜芯塑料绝缘预制分支电缆可广泛应用于住宅、办公大楼、宾馆、医院、商场、工厂等配电系统。其主干电缆导体无接头,支线电缆导体接头结构合理,接触电阻极小,不受热胀冷缩影响。并具有优良的抗震性,良好的气密性和防水性,能在潮湿的环境中正常供电,也能在露天及埋地敷设。占地建筑面积小,有利于建筑面积的有效使用,安装简单方便。

  产品执行企业标准 Q/320282GAD13 ,标准参照采用了 GB12706 和 JISC2810 标准等。

  电缆导体允许长期工作温度为:交联聚乙烯绝缘 90 ℃;聚氯乙烯绝缘 70 ℃。

  电缆导体允许短路温度为:交联聚乙烯绝缘 250 ℃,持续时间不超过 5 秒。

  聚氯乙烯绝缘 160 ℃,持续时间不超过 5 秒。

  阻燃型电缆可有效阻止火焰蔓延;低烟无卤型电缆燃烧时不产生有毒气体,仅产生少量烟雾;耐火型电缆可在 750-800 ℃(或 950-1000 ℃)火焰条件下,可维持正常运行 90min。

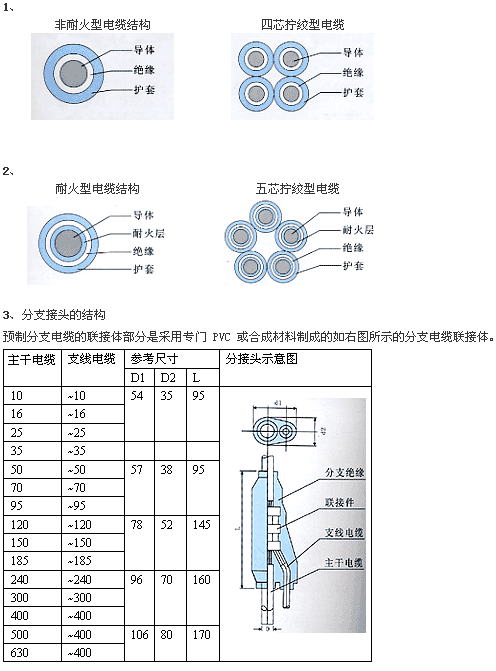

 预制分支电缆结构

  标准主干电缆和支线电缆都是以与其型号相对应的材料为绝缘和护套,参照 IEC 、 GB 、 JIS 等标准制成的低压电力电缆。一般主干电缆是单芯或拧绞型多芯(二芯及五芯电缆),支线电缆采用单芯电缆。其结构特性如下:

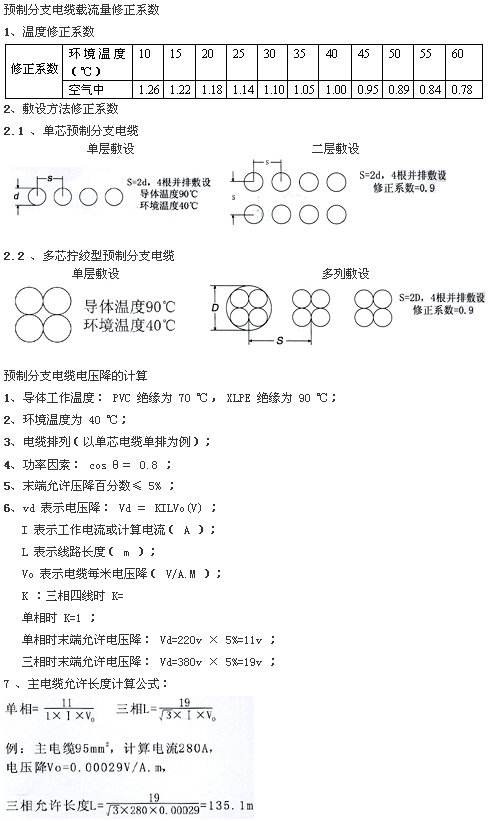

点击进入“结构参数和电气性能”

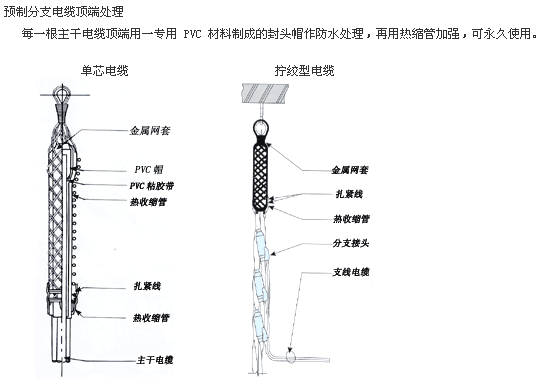

  预制分支电缆敷设施工方法例




预制分支电缆在垂直安装时,一般应按以下要领进行敷设:

  1、将电缆盘放在放线架上(通常电缆盘放在楼下,将电缆提拉上去)。

  2、提升用的绳索通过卷绕机与电缆相连接。

  3、启动卷绕机将电缆提升上去。

  4、提升用的电缆网套到达房顶时,将网套挂在事先准备好的吊钩上。

  5、对中间部位进行固定。

  6、支线电缆端头与电流表或断流器相接。

  7、进行主干电缆的连接。

  预制分支电缆敷设时注意事项

  1、确认预制分支电缆是否安全通过贯通孔洞。

  2、采用预防措施防止提升过程中,分支部在贯通孔洞受损伤。

  3、提升过程中不要对分支线施加张力。

  4、使用电缆重量 4 倍以上强度的提升用绳索。

  5、电缆提升完毕,应立即用适当的方法加以固定,以免电缆坠落受损。

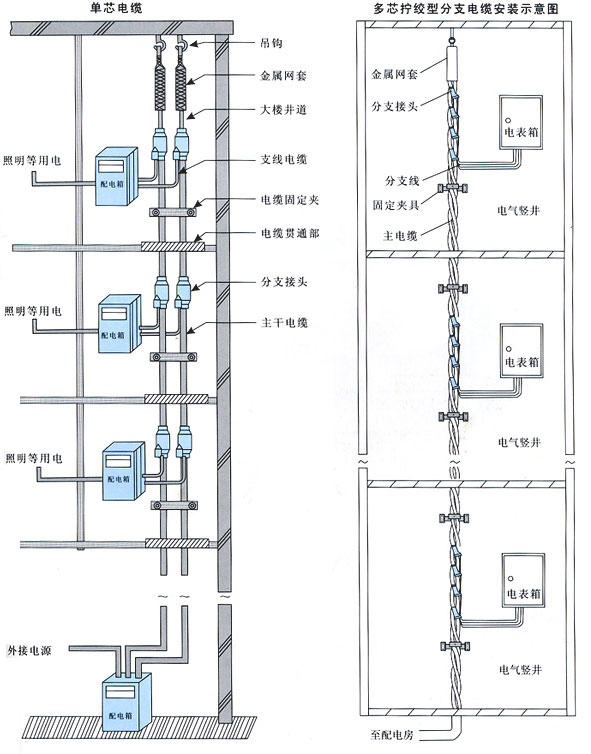

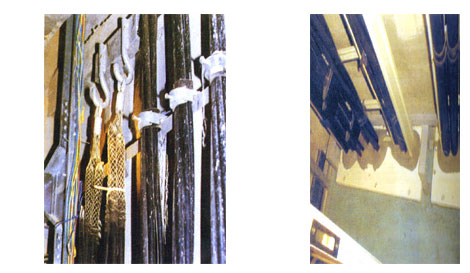

  预制分支电缆安装图例




制分支电缆订货须知

  订货时请提供以下资料:

  1、系统图、配电系统的功率及配电方式。

  2、主干电缆的型号、规格及长度。

  3、支线电缆的型号、规格及长度。

  4、敷设时,电缆是从地面向上拉,还是由楼顶向下拉。

  5、是否需要对电缆进行端末处理。

  6、其它附件的名称、型号、规格及数量

  7、提供工程图纸。

  预制分支电缆的优点

  1、 具有优良的供电可靠性

  (1) 主干电缆导体无接头,连续性好,减少了故障点。

  (2)预制分支电缆接头采用工厂全程机械化制作,大大降低了人为因素造成质量不稳定现象。

  (3)分支接头结构合理并引进日本先进工艺制作,接触电阻极小,不受热胀冷缩影响。

  (4)短时间完成分支接头成型,避免了接头处铜导体长时间暴露空气中产生氧化而导致接触电阻变化。

  2、可明显降低配电成本

  (1) 与母线槽比,可降低工程造价,并且技术经济指标高,综合经济效益显著。

  3、品种规格多,选用灵活,任意组合

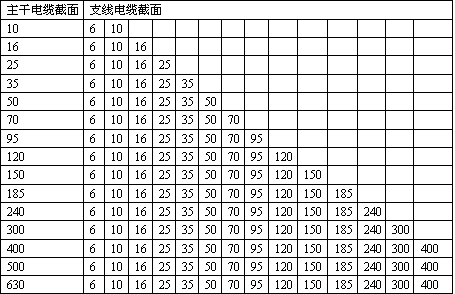

  (1)主干电缆从 10 mm 2 ~630 mm 2 , 支线电缆从 6 mm 2 ~400 mm 2 任意组合。

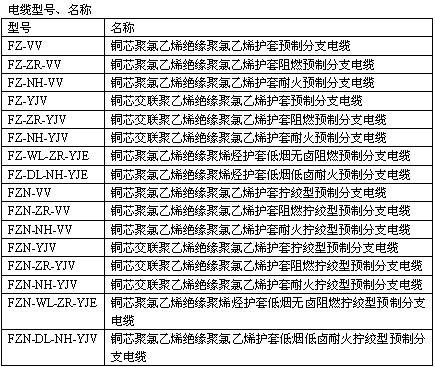

  (2)电缆的品种较多,主要有 FZ-VV 、 FZ-ZR-VV 、 FZ-NH-VV 、 FZ-YJV 、 FZ-ZR-YJV 、 FZ-NH-YJV 、 FZ-WL-ZR-YJE 、 FZ-DL-NH-YJV 等,可根据需要选用。

  (3)分支接头可根据楼层需要任意设定分支位置。

  4、安装环境要求低、施工方便

  (1)占用建筑面积小,有利于建筑面积的有效使用,对土建的空间尺寸要求低。

  (2) 使用环境要求低,安装精度要求低。

  (3)安装简单方便,安装技术要求不高,安装设备仅需一台卷绕机即可,且安装周期短,仅为母线槽安装工时的 5%-10% ,安装劳动强度低。

  (4)由于电缆的弯曲半径小,大大降低了安装难度,缩小了空间尺寸。

  5、优良的抗震性、气密性、防水性和耐火性

  (1)优良的抗震性,一般机械连接母线槽接头,在墙体震动后会发生接头松动,而预制分支电缆则不会受到影响。特别是在通过建筑沉降缝时不需要任何措施。

  (2)良好的气密性和防水性,能在潮湿的环境中正常运行,也能在露天及埋地敷设。

  采用“ NH ”型的预制分支电缆,可在燃烧情况下,保持 90min 的正常供电运行。

  6、免维护

  (1)预制分支电缆按规定方法安装后,一次性开通率高。

  (2)正常运行的预制分支电缆系统平时不需要作维护保养。
