概述

　　YFD 系列电缆分接头是针对中高层建筑物和公路、桥梁、隧道 1KV 以下用的主干线电缆与各分体供电区域计量表、配电控制箱的分支线在所定的位置，按所需的长度和数量进行连接，其连接部分及其相关设施的所有处理均在工厂内 加工制作完成：并经有关试验的输配电干线系统。该电缆分接系统广泛应用于中高层建筑物供电干线、小区内分体建筑供电线、广场照明供电干线，路灯供电干线、 地铁动力照明供电干线、隧道内动力照明供电干线等等，特别适用于空气中含有大量可导电成分及易腐蚀等恶劣的环境下和施工条件复杂的情况下， YFD 系列电缆分接系统产品的出现，开创低压配电施工省力化、配线低成本、性能高可靠、系统零故障、免维护新纪元。它的防水、密封、接触电阻、绝缘电阻、热稳定 等性能均低于普通电缆“ T ”接及插接母线。

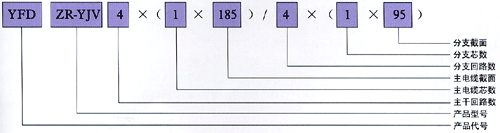

　型号分类含义

　　1、YFD-ZR-YJV-4(1 × 240)/4 × (1 × 25), 阻燃交联聚乙烯绝缘聚氯乙烯护套型，主干电缆为 1 × 240 ，分支电缆 1 × 25 的电缆分接系统。

　　2、 YFD-YJV-4 × (1 × 240)/4 × (1 × 25), 普通交联聚乙烯绝缘聚氯乙烯护套型，主干电缆为 1 × 240 ，分支电缆 1 × 25 的电缆分接系系统。

　　3、 YFD-NH-YJV-4 ×( 1 × 240 ) /4 ×( 1 × 25 )，耐火交联聚乙烯绝缘聚氯乙烯护套型，主干电缆为 1 × 240 ，分支电缆 1 × 25 的电缆分接系统。

　　4、 YFD-VV-4 × (1 × 240)/4 × (1 × 25), 普通聚氯乙烯绝缘护套型，主干电缆为 1 × 240 ，分支电缆 1 × 25 的电缆分接系统。

　　5、YFD-ZR-VV-4 × (1 × 240)/4 × (1 × 25), 聚氯乙烯绝缘护套阻燃型，主干电缆为 1 × 240 ，分支电缆 1 × 25 的电缆分接系统。

　　6、YFD-NH-VV-4 × (1 × 240)/ 4 × (1 × 25), 聚氯乙烯绝缘护套耐火型，主干电缆为 14 × (1 × 25), 聚氯乙烯绝缘耐火型，主干电缆为 1 × 240 ，分支电缆 1 × 25 的电缆分接系统。

　　主要性能

　　1、防水性能：即分支器浸入水中，做工频试验及绝缘电阻试验，均能通过。

　　2、工频耐压： 3.5kv/5min 无击穿内格。

　　3、 绝缘电阻≥ 200M Ω 。

　　4、 接触电阻不大于与分支器等长分支线基准电阻的 1.2 倍。

　　5、 热稳定性：分支器不受连接件热胀冷缩的影响。

　　6、 最小弯曲半径： R=2D 。 R 为弯曲半径， D 为电缆外径。

　　7、导体最高长期温度：交联型 90 ℃，普通型 70 ℃。

　　8、安装间距：排列安装平行电缆中心距为 2 倍电缆外径，拧绞型安装可相互接触，拧绞节间不小于 50 倍电缆外径(多芯电缆不采用)。

　　9、 敷设时的环境温度不低于 0 ℃，如低于 0 ℃时采用预热法。

　　设计选型说明

　　(一) 选型说明：

　　1、一般场所或设备的照明及动力输电干线系统，环境温度平均 35 度以下，选用“ VV ”型号或“ ZR-VV ”型。

　　2、对消防有要求的场所或设备的照明及动力输电干线系统，环境温度平均 35 度以上，选用“ YJV ”型或“ ZR-YJV ”型。

　　3、对消防有特别要求或消防设备的输电干线系统选用“ NH-VV ”型或“ NH-YJV ”型。

　　(二)规格选型：

　　1、首先将每一楼层用户的用电负荷算出，得出楼层总负荷，根据载流量参数查出分支截面，然后根据各楼层负荷算出总负荷算出主干线截面，(注：如算出总 负荷大于 1605A ，可采用分区供电或交叉供电方案，一般情况尽量采用分区供电方案，将电缆截面减小，可降低一次投资。)

　　2、设计举例：

　　例：一幢 24 层大楼，每层 12 户，每户用电量为 4KW 。则每层用电量为 12 户× 4KW=48KW, 功率因数为 0.8 ，实际用电量为 48 × 0.8=38.4KW ，设同步系数 0.9 ，则同时用电量为 38.4 × 0.9=34.5KW ，那么计算出电流为 90A ，另加安全系数 30% ，即 90 × 1.3=118A ;如选用“ YJV ”列安装，分支线根据表中查出为 16mm 2 , 如 8 层为一个回数，那么 8 层总电流为 944A ;如电缆选用“ YJV ”型排列安装，主干线根据表查出为 500 mm 2 ，那么该大楼输电干线为 1~8 层、 9~17 层、 18~24 层各一个回路国 YFD-YJV-4 × (1 × 500)/4 × (1 × 16) 。

　　运行条件

　　(一)“ VV ”型电力电缆运行条件：

　　1、电缆芯允许长期最高工作温度为 70 ℃;

　　2、敷设时环境不低于 0 ℃;

　　3、弯曲半径不小于电缆外径的 20 倍。

　　(二)“ YJV ”型电力电缆运行条件：

　　1、电缆芯允许长期工作最高温度为 90 ℃;

　　2、敷设时环境温度不低于 0 ℃;

　　3、弯曲半径不小于电缆外径的 20 倍。

　　YFD 系列电缆分接系统的安装

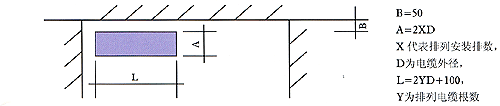

　　(一)排列安装竖内预留孔的尺寸 (见下图)

(二)安装前的准备工作

　　1、将竖井道内的垃圾清理干净;

　　2、将卷扬机放在需要安电缆的顶层并固定好;

　　3、将电缆可靠的放在放线架上;

　　4、将每分支联接器两侧的安装支架固定牢靠;

　　5、将顶端的横担及横担支架安装在与安装电缆同一面的墙面上。

　　(三)安装

　　1、吊装：当采用吊装方式时，首先将卷扬机安装好，然后用卷扬机的钢丝绳拴住主电缆顶端的吊头，开始吊装，吊装时每层必须站一人，以防分支护套受预留 孔阻碍而损伤。吊到顶后将吊头穿到挂钩的槽中，用螺栓穿过挂钩及吊头上的安装孔即可，用挂钩的螺母调节分支点的高度到合适的位置。

　　2、放装：采用放装方式时，首先在订货时要向制造厂提出，电缆在出厂卷绕时逆向卷绕。先将整盘(卷)电缆全部吊到顶层，整盘电缆必须有制动装置，然后每层站一人缓缓地将电缆放下，放到位置后将吊头挂在挂钩上，调整分支点的位置。

　　3、无论采用吊装还是放装方式，在全部吊好后 8 小时内必须将主电缆固定在安装支架上。然后方可解开分支电缆，分支电缆如需弯曲，在弯曲两边需有安装支架固定。

　　4、电缆弯曲的最小弯曲半径为 R=20D ， D 为电缆外径。

　　5、当环境于 0 ℃时，不得敷设电缆，如需，可将电缆经预热后方可敷设。

　　(三)安装注意事项：

　　1、安装完成通电之前，必须用 1000V 兆欧，测出吊头与电缆芯之间的绝缘电阻，如绝缘电阻小于 100M Ω , 要通知生产厂家进行检查。

　　2、检查端头的相位标记与分支部相位标记是否对应，检查无误方可通电。

　　3、直埋安装，直埋深度不大于 0.5m 。

　　服务

　　1、售前服务，在业务取得共识签协方议之前，公司可派技术人员前往协助甲方做有关技术方案及安装方案等。

　　2、售后服务，业务成交到货后，公司派技术人员前往工地指导安装，本省 24 小时内，外省 48 小时内到达。

　　服务

　　1、售前服务，在业务取得共识签协方议之前，公司可派技术人员前往协助甲方做有关技术方案及安装方案等。

　　2、售后服务，业务成交到货后，公司派技术人员前往工地指导安装，本省 24 小时内，外省 48 小时内到达。

　　订货须知

　　为了能根据客户需求，提供合格的 YFD 系列电缆分接系统系列产品，让客户满意，请提供如下资料：

　　1、 系统图、楼层高剖面图、主电缆和各分支的长度型号、分支连接的布置;

　　2、 楼层配电箱距楼地板高度及进线方式;

　　3、 安装配件型号、规格及数量;

　　4、安装方式，放装或吊装(从地面上拉或楼顶上拉);

　　5、上端支承：用或不用电缆夹紧装置或悬吊绝缘装置;

　　6、其他需要说明的项目。
