产品简介
该产品是在紧压的铜、铝导体挤制内屏蔽层和耐候交联聚乙稀或耐候型黑色高密度聚乙稀绝缘层和外屏蔽层而制得(1kV架空绝缘电缆没有内外 屏蔽层),结构简单、安全可靠,同时又具有优良的机械物理性能和电气性能,耐电痕、耐沿面放电、耐大气性能优良,与祼电线相比,敷设 间隙小,节约线路走廊,线路电压降减小,尤其是减少供电事故发生,确保人生安全。
产品标准
本产品按GB12527-90、GB14049-93进行生产。
适用范围
本产品适用于高层建筑群、旅游开发区及树木多丛地区的1kV、10kV、35kV架空输配电线路。
使用特性

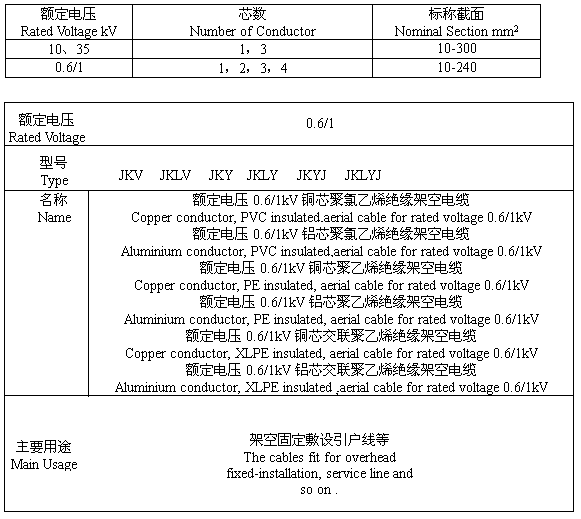

1、 电缆额定电压U0/U分为三种:a.0.6/1kV b. 10kV c.. 35kV。
2、 电缆导体的长期允许工作温度:
聚氯乙烯绝缘为70℃;
聚乙烯绝缘为70℃;
高密度聚乙烯为75℃;
交联聚乙烯绝缘为90℃;
3、 短路时(最长持续时间不超过5秒),电缆的最高温度:
聚氯乙烯绝缘为160℃;
聚乙烯绝缘为130℃;
高密度聚乙烯为150℃;
交联聚乙烯绝缘为250℃;
4、 电缆的敷设温度应不低于-20℃。
5、 电缆使用的环境温度为-40~+-40℃,相关湿度雨季不小于90%。
6、 电缆的允许弯曲半径:
额定电压0.6/1kV及以下电缆;
电缆外径D<25mm者,弯曲半径不小于4D;
电缆外径D≥25mm者,弯曲半径不小于6D;
额定电压10kV、35 kV电缆;
单芯电缆:20(D+d)±5%;
多芯电缆:15(D+d)±5%;
式中:D-电缆的实际外径,mm;
d-电缆导体的实际外径, mm
